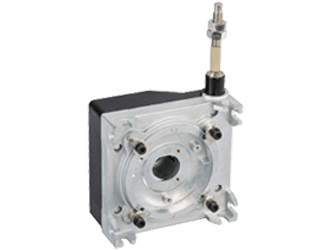

10048498-Draw-Wire-SG31-3000

10048498-Draw-Wire-SG31-3000

Datos generales

IntroducciónLos pasacables o adaptadores de tracción cuando van combinados con codificadores permiten medir exactamente la posición lineal y también comunicar la posición sobre la pantalla de elección.
Brida DiseñoBrida Synchro - Eje sólido
ø Brida58 mm
Longitud de MediciónAdaptadores pasacables#3 m – 6.9 m (9.84' – 22.63')
Precisión±0.012 % Full Scale Output
Salida a Escala Completa±0.005 % Full Scale Output
Measuring Length3,00 m
ModeloModelo#Carcasa de metal mecanizado#rectangular
Material Carcasa de Alambre de TracciónZinc fundido a presión
Material de AlambrePlástico recubierto de acero inoxidable
Diámetro del Alambre0.61 mm
Longitud Media por Revolución200 mm
Velocidad Máxima de Desplazamiento de Alambret0.8 m / s
Extensión Máxima Fuerza3.0 N
Máx. aceleración angular1.0 g
Fuerza de Retracción Mínima2.5 N
Cable AccesorioM6 Thread
Diámetro del Eje6 mm
Ángulo máximo de salida del cable±0°
Peso350 g
Temperatura de Operación-40°C to 80°C / -40°F to 176°F (cable, fixed installation)
10048498-Draw-Wire-SG31-3000

Ciclo de vida de productosInfo

Ciclo de vida de productosInfoEstablecido

Dibujo dimensional

Dibujo dimensional
