| Introducción | Los acoplamientos de mordaza son unos acoplamientos muy sencillos que se usan con frecuencia en la industria de automatización industrial. Es un acoplamiento que consta de 3 partes, una araña y dos cubos de acoplamiento con agujeros para asegurar el eje. |
| Tipo de acople | Acoplamiento de mordaza |
| Ød1 (diámetro buje 1) | 10 mm |
| Ød2 (diámetro buje 2) | 10 mm |
| Material buje/brida | Aluminium |
| Material de araña/membrana de disco/fuelle | Polyurethane |
| Velocidad de funcionamiento máximo del acople | 15000 RPM |
| Momento de inercia de masa de acople | 0.02 kgcm2 |
| Par de sujección (Máx) | 2 Nm |
| Rigidez del muelle de torsión | 53 Nm/rad |
| Rigidez radial del muelle | 106 N/mm |
| Par máximo | 4 Nm |
| Holgura del eje (máx. Axial) | ± 1 mm |
| Holgura del eje (máx. Radial) | ± 0.2 mm |
| Holgura del eje (máx. Angular) | ± 1.2° |
| Peso | 30 g |
| Temperatura de Operación | -30°C to 100°C / -22°F to 212°F |

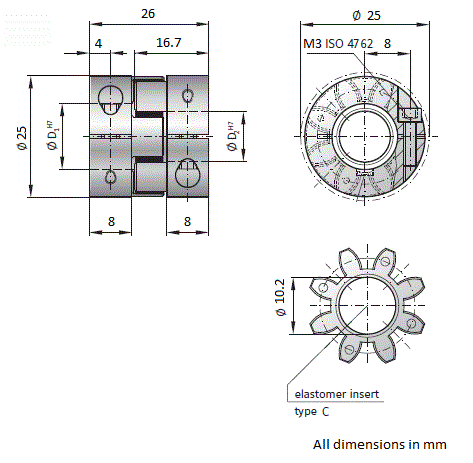

| 10027486 - Coupling Jaw Type-10-10 |
