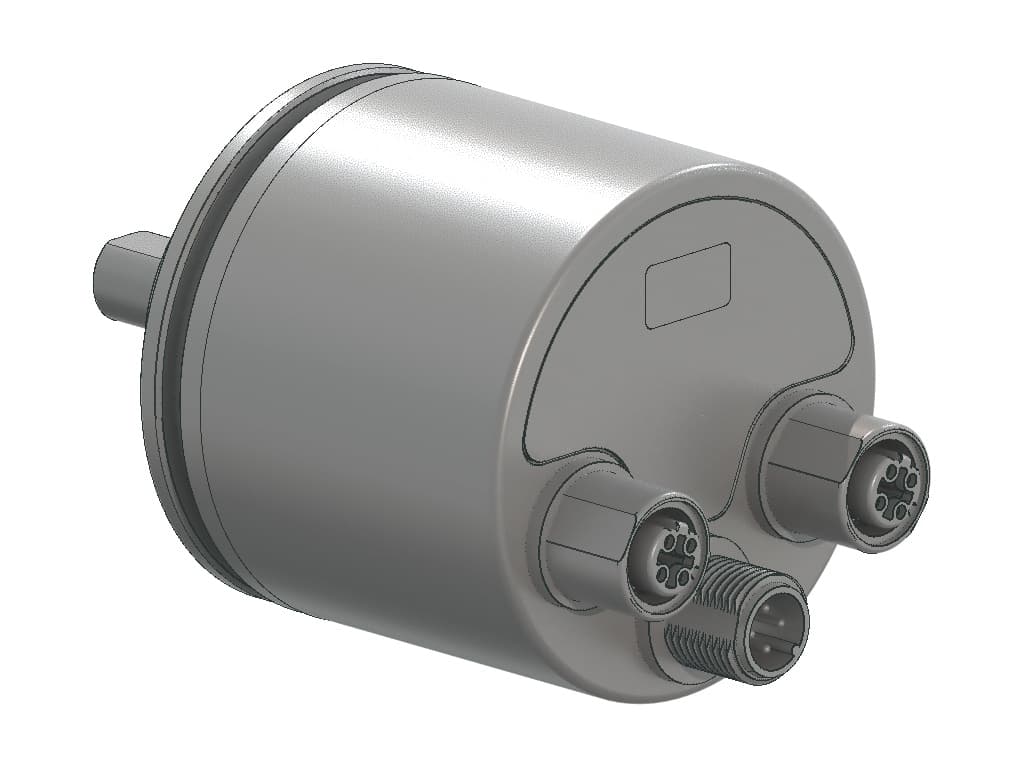

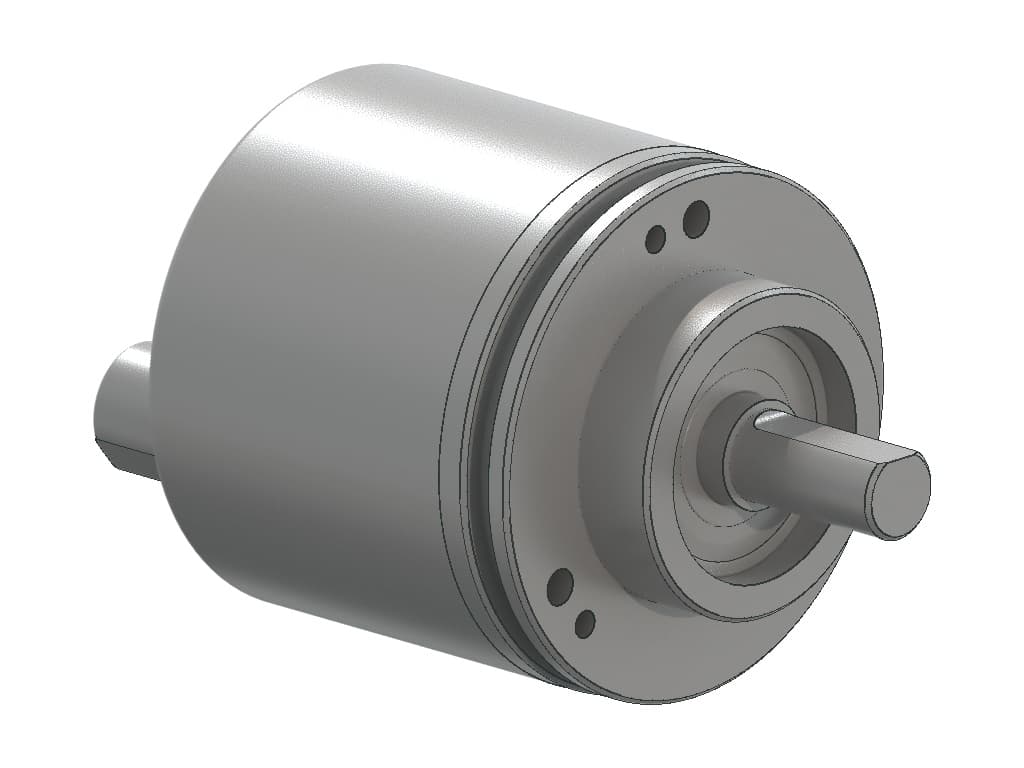

34050402 - M12, 4pin D-Coded, MaleCTR-M12S-M04D-NPSC| Interfaz | Profinet |
| Perfil | Profidrive Profile 4.x, Encoder Profile 4.x |
| Diagnóstico | Mémoire |
| Características | Gestor de arranque , eje circular, LEDs intermitentes |
| Tasa de Transmisión | 10 / 100 Mbit |
| Interfaz de Tiempo de Ciclo | ≥ 1 ms |
| Funciones de Programación | Resolución, base de tiempos y de filtro para la velocidad, preset, contaje, IP-Dirección |
| Controlador de Salida | Ethernet |
| Tensión de Alimentación | 10 – 30 VDC |
| Consumo de Corriente | ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| Potencia Absorbida | ≤ 2,5 W |
| Tiempo de Encendido | < 1 s |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido | DIN EN 61000-6-2 |
| MTTF |
| Tecnología | Magnética |
| Resolución Monovuelta | 13 bit |
| Precisión (INL) | ±0,0878° (≤12 bits) |
| Código | Binario |
| Clase de Protección (Eje) | IP65 |
| Clase de Protección (Carcasa) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +70 °C (+158 °F) |
| Temperatura de Almacenamiento | -40 °C (-40 °F) – +85 °C (+185 °F) |
| Humedad | 98%, sin estado líquido |
| Material Carcasa | Acero |
| Recubrimiento de la Carcasa | Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) + barnizado húmedo |
| Tipo Brida | Brida de sujección, ø 58 mm |
| Material de Brida | Aluminio |
| Tipo Eje | Eje sólido, aplanado en un lado, longitud = 20 mm |
| Diámetro del Eje | ø 10 mm (0.39") |
| Material de Eje | Acero inoxidable V2A (1,4305; 303) |
| Carga Máxima del Eje | Axial 40 N, Radial 110 N |
| Orientación de Conexión | Axial |
| Conexionado 1 | M12, hembra, 4 pines, d-codificado |
| Conexionado 2 | M12, macho, 4 pines, A-codificado |
| Conexionado 3 | M12, hembra, 4 pines, D-codificado |
| Approval | CE |
| Ciclo de vida de productosInfo | Descontinuado |
| 65 años @ 40 °C |
| Vida Mecánica Mínimo(10^8 revoluciones con Fa/Fr) |
| 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| Inercia del Rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Par de Fricción | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 12000 1/min |
| Resistencia a los Golpes | ≤ 100 g (semiseno 6 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 10 g (16 ms medio seno, EN 60068-2-29) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Peso | 430 g (0.95 lb) |
