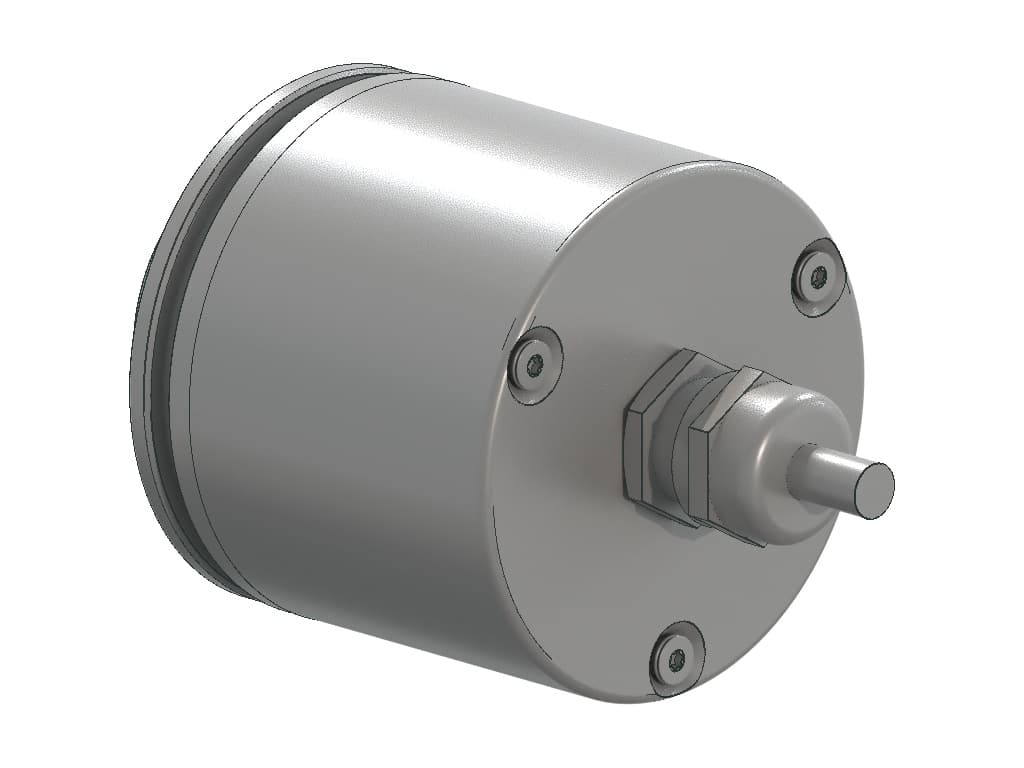

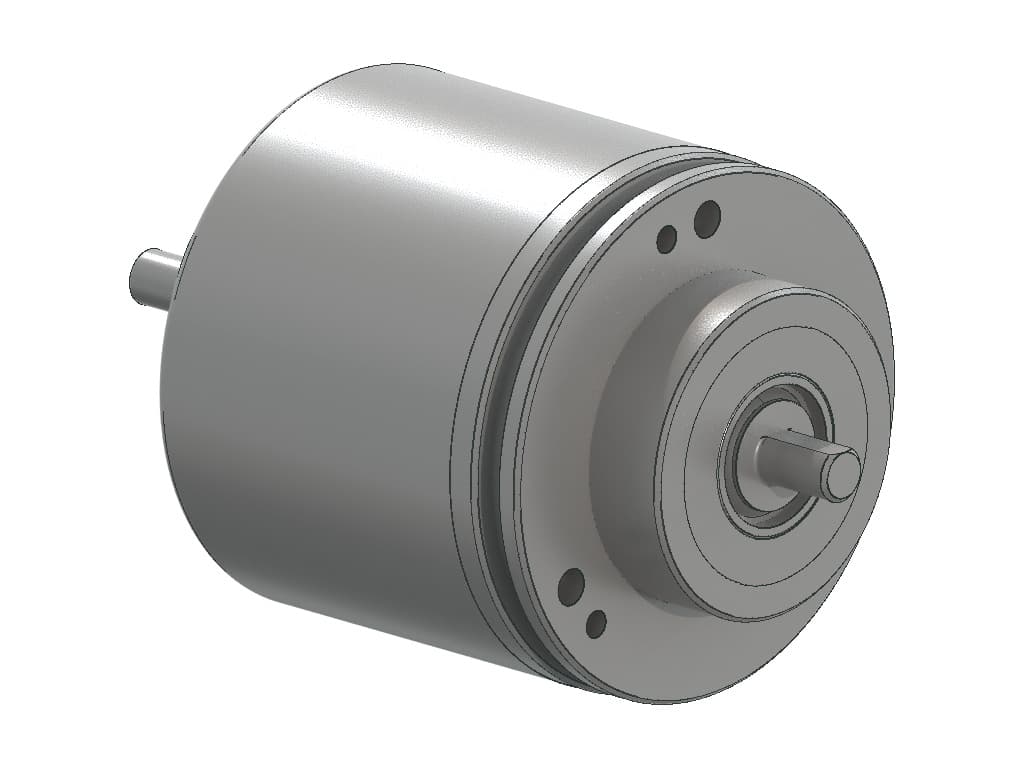

10010186- SSI2USB Adapter DB15 (VA01)SSI2USB Adapter DB15 (VA01)| Interfaz | SSI preajuste + incremental |
| Impulsos incrementales | 8192 |
| Funciones Manuales | Predeterminados + complemento a través de cable o conector |
| Interfaz de Tiempo de Ciclo | ≥ 25 µs |
| Controlador de Salida | SSI (RS422) / Incr. (RS422) |
| Output Incremental | A, /A, B, /B |
| Desfase Rectangle | 90° ± 4.5° electrical |
| Maximum Frequency Response | 2 MHz |
| Tensión de Alimentación | 4.5 – 30 VDC |
| Potencia Absorbida | ≤ 1.5 W |
| Tiempo de Encendido | < 1 s |
| Entrada de Reloj | RS 422, via Optocoupler |
| Velocidad de Reloj | 100 kHz – 2 MHz |
| Resistente a Inversiones de Polaridad | Sí |
| Protección contra Cortocircuitos | Sí |
| EMC Emisión de Interferencias | DIN EN 61000-6-4 |
| EMC: Inmunidad al Ruido |
| Tecnología | Óptica |
| Resolución Monovuelta | 13 bit |
| Resolución Multivuelta | 14 bit |
| Multivuelta Tecnología | Cambio mecánico (sin batería) |
| Precisión (INL) | ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) |
| Sentido de la Señal (por Defecto) | Clockwise shaft movement (front view on shaft) |
| Código | Binario |
| Clase de Protección (Eje) | IP66/IP67 |
| Clase de Protección (Carcasa) | IP66/IP67 |
| Min Temperature | - 30 °C fijo (- 22 °F), - 5 °C flexibles (+ 23 °F) |
| Max Temperature | +70 °C (+158 °F) |
| Humedad | 98%, sin estado líquido |
| Material Carcasa | Acero |
| Recubrimiento de la Carcasa | Catódica Contra la Corrosión (> 720 h Sal Resistencia Spray) + barnizado húmedo |
| Tipo Brida | Brida de sujección, ø 58 mm |
| Material de Brida | Aluminio |
| Tipo Eje | Eje sólido, longitud = 10 mm |
| Diámetro del Eje | ø 6 mm (0.24") |
| Material de Eje | Acero inoxidable V2A (1,4305; 303) |
| Carga Máxima del Eje | Axial 40 N, Radial 110 N |
| Orientación de Conexión | Axial |
| longitud del cable | 10 m [394"] |
| Alambre de Sección Transversal | 0.14 mm² / AWG 26 |
| Material / Tipo | PVC |
| Diámetro del Cable | 8 mm (0.31 in) |
| Radio de Curvatura Mínimo | 35 mm (1,38 in) fijo, 70 mm (2,76 in)) flexión |
| Approval | CE + cULus |
| Ciclo de vida de productosInfo | Establecido |
| DIN EN 61000-6-2 |
| MTTF | 16.2 años @ 40 °C |
| Vida Mecánica Mínimo(10^8 revoluciones con Fa/Fr) |
| 530 (20N/40N), 185 (40N/60N), 130 (40N/80N), 80 (40N/110N) |
| Inercia del Rotor | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| Par de Fricción | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| Velocidad Mecánica Máxima | ≤ 3000 1/min |
| Resistencia a los Golpes | ≤ 100 g (semiseno 6 ms, EN 60068-2-27) |
| Resistencia al Choque Permanente | ≤ 10 g (16 ms medio seno, EN 60068-2-29) |
| Resistencia a las Vibraciones | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| Peso | 280 g (0.62 lb) |
