| 电源电压 | 4.5 – 30 VDC |
| 功耗 | ≤ 1.5 W |
| 启动时间 | < 1 s |
| 重量 | 1470 g (3.24 lb) |
| 外壳防护等级 | IP64 / IP65 |
| EMC:发射干扰 | DIN EN 61000-6-4 |
| EMC:抗干扰 | DIN EN 61000-6-2 |
| Max Temperature | +80 °C (+176 °F) |
| Min Temperature | - 20 °C (- 4 °F) |
| Measuring Length | 5.00 m |
| 每转平均长度 | 315 mm |
| 线绳材质 | 聚酰胺涂层的不锈钢 |
| 线绳直径 | 1.00 mm |
| 外壳材料 | 钢 |
| 拉线盒外壳的材料 | 铝 |
| 线位移的最大速度 | 2.0 m / s |
| 最大角加速度 | 5.0 g |
| 最大拉出力 | 16.0 N |
| 最小回缩力 | 4.0 N |
| 动作寿命 | 50万次循环 (根据理想条件估算) |
| 线绳连接 | 金属环 |
| 最大。出线角度。 | ±3° |
| 技术 | 光电 (≤ 0.02°) |
| 精度 | ±0.02 % Full Scale Output |
| 满量程输出 | ±0.002 % Full Scale Output |
| 单圈分辨率 | 13 位 |
| 分辨率 多圈 | 12 位 |
| 近似线性分辨率 | 38.5 µm |
| 认证 认证/寿命 码制 码 | 格雷码 |
| 接口 | SSI预置+增量 |
| 手动功能 | 预设功能和方向反转可以通过电缆或连接器编译 |
| 接口周期时间 | ≥ 25 µs |
| 输出驱动器 | SSI(RS422)/增量(RS422) |
| Output Incremental | A, /A, B, /B |
| 矩形相位偏移 | 90° ± 4.5° electrical |
| Maximum Frequency Response | 2 MHz |
| 时钟输入 | RS 422, 通过光电耦合器 |
| 时钟速度 | 100 kHz – 2 MHz |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| MTTF | 16.2 年在40 ℃下 |

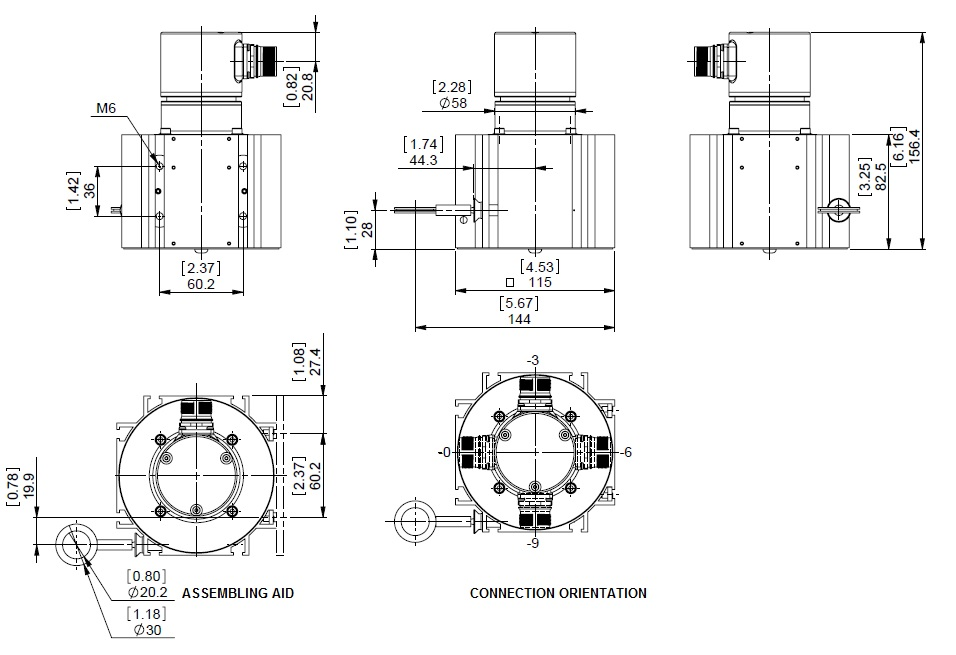

| 连接方向 | 径向 |
| 连接方向 | 径向 6 |
| 接口 | M23, 公型, 12针 |
| 产品寿命周期信息 | 现有产品 |
| 信号 | 引脚编号 |
|---|---|
| Power Supply | 11 |
| GND | 12 |
| Data+ | 3 |
| Data- | 4 |
| Clock+ | 2 |
| Clock- | 1 |
| DIR | 8 |
| Preset | 9 |
| A | 5 |
| /A | 6 |
| B | 7 |
| /B | 10 |
| Shielding | Shell |
