| 电源电压 | 4.5 – 30 VDC |
| 功耗 | ≤ 1.5 W |
| 启动时间 | < 1 s |
| 重量 | 470 g (1.04 lb) |
| 外壳防护等级 | IP64 / IP65 |
| EMC:发射干扰 | DIN EN 61000-6-4 |
| EMC:抗干扰 | DIN EN 61000-6-2 |
| Max Temperature | +70 °C (+158 °F) |
| Min Temperature | - 20 °C (- 4 °F) |
| Measuring Length | 1.90 m |
| 每转平均长度 | 150 mm |
| 线绳材质 | 聚酰胺涂层的不锈钢 |
| 线绳直径 | 0.45 mm |
| 外壳材料 | 钢 |
| 拉线盒外壳的材料 | 铝 |
| 线位移的最大速度 | 2.0 m / s |
| 最大角加速度 | 12.0 g |
| 最大拉出力 | 5.0 N |
| 最小回缩力 | 3.5 N |
| 动作寿命 | 100万次循环 (根据理想条件估算) |
| 线绳连接 | 金属环 |
| 最大。出线角度。 | ±3° |
| 技术 | 光电 (≤ 0.02°) |
| 精度 | ±0.02 % Full Scale Output |
| 满量程输出 | ±0.006 % Full Scale Output |
| 单圈分辨率 | 13 位 |
| 分辨率 多圈 | 12 位 |
| 近似线性分辨率 | 18.3 µm |
| 认证 认证/寿命 码制 码 | 格雷码 |
| 接口 | SSI预置+增量 |
| 手动功能 | 预设功能和方向反转可以通过电缆或连接器编译 |
| 接口周期时间 | ≥ 25 µs |
| 输出驱动器 | SSI(RS422)/增量(RS422) |
| Output Incremental | A, /A, B, /B |
| 矩形相位偏移 | 90° ± 4.5° electrical |
| Maximum Frequency Response | 2 MHz |
| 时钟输入 | RS 422, 通过光电耦合器 |
| 时钟速度 | 100 kHz – 2 MHz |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| MTTF | 16.2 年在40 ℃下 |

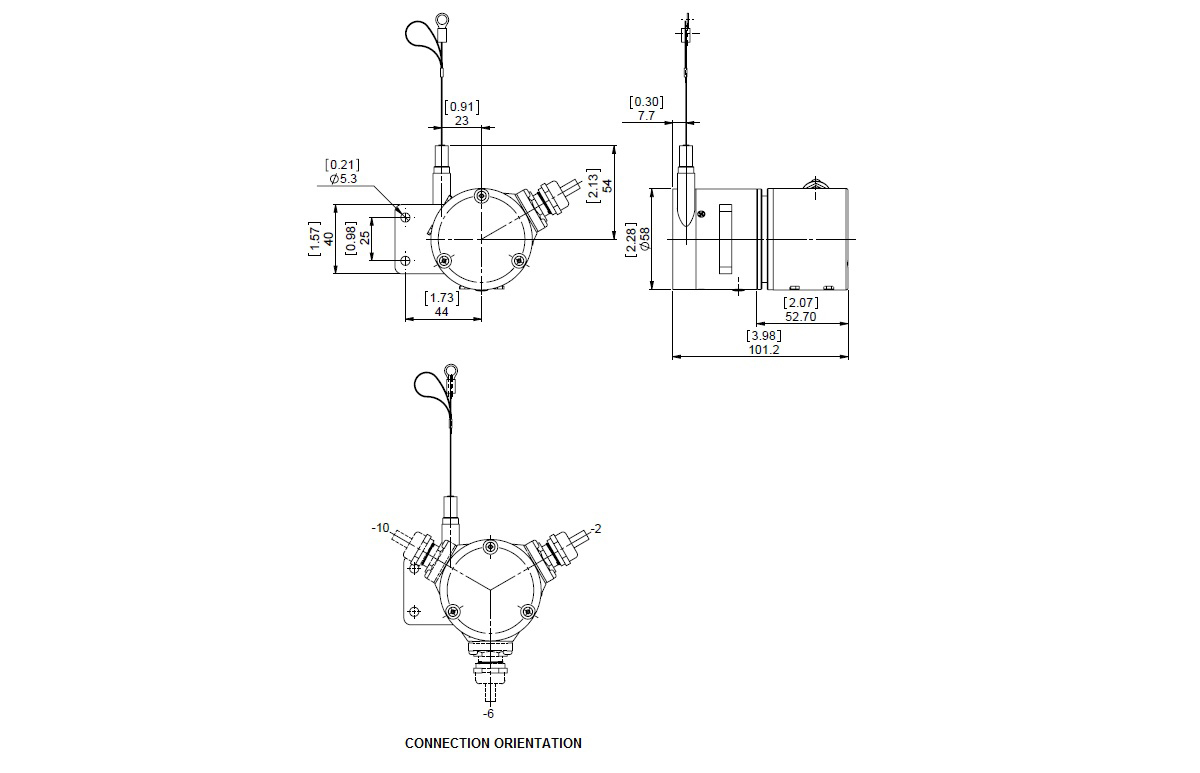

| 连接方向 | 径向 |
| 连接方向 | 径向 6 |
| 电缆长度 | 1 m [39"] |
| 导线截面 | 0.14 mm² / AWG 26 |
| 材料 / 类型 | PVC |
| 电缆直径 | 8 mm (0.31 in) |
| 最小弯曲半径 | 35 mm (1.38 in) 固定, 70 mm (2.76 in) 弯曲 |
| 产品寿命周期信息 | 现有产品 |
| 信号 | 颜色 |
|---|---|
| Power Supply | Brown |
| GND | White |
| Data+ | Gray |
| Data- | Pink |
| Clock+ | Green |
| Clock- | Yellow |
| DIR | Red |
| Preset | Blue |
| A | Black |
| /A | Violet |
| B | Gray-Pink |
| /B | Red-Blue |
| Shielding | Shield |
